Опис

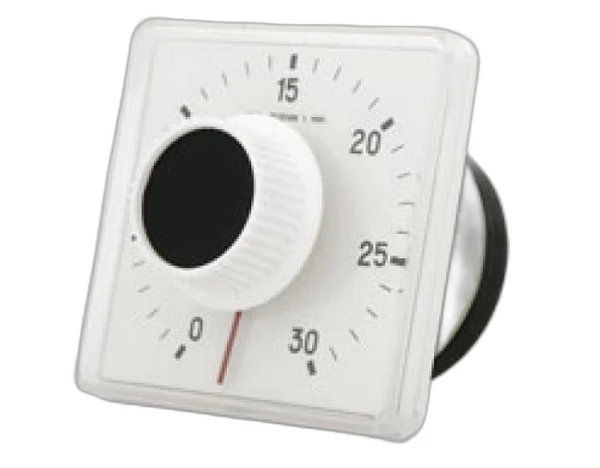

Годинники процедурний РВ-1-30 (вбудований годинниковий прилад групи реле-таймер, реле часу, таймер вимкнення/вимкнення) призначені для вимкнення фізіотерапевтичної медтехніки з подаванням звукового сигналу (дзвінка) після закінчення встановленої витримки часу. Годинники процедурний РВ-1-30 є комплектуючим виробом і застосовуються в такій медтехніці: апарати для УВЧ фізіотерапії УВЧ-30.03 (емаН); ПВЧ-30М, УВЧ-70-01Р, УВЧ-80-04/1реж. і УВЧ-80-04/2реж. (Стрела); УВЧ-80/автомабудова (НАЕМА), УВЧ-80-3/Ундатерм; апарати для ультразвукової фізіотерапії ПЗТ-1.01Ф. Можливе також використання процедурних годинників РВ-1-30 у складі різних промислових пристроїв, лабораторного обладнання або побутових електроприладів, що потребують автоматичного вимкнення через проміжки часу тривалістю до 30 хв. Годинник процедурний PT 30-1-07 також називають; релетаймер PT 30-1-07, таймер вимкнення PT 30-1-07, реле-таймер РВ 130, годинник процедурний РВ 130, реле времени РТ 30-1-07, реле часу РВ 130, таймер вимкнення/вимикання РВ 130. Таблиця 1 — Технічні характеристики медтехніки Годинники процедурний РВ-1-30 Найменування Значення Діапазон витримки часу (мін) 2—30 Комутований змінний струм за напруги до 220 В із частотою 50 або 60 Гц, не більш ніж (А) 5 Комутований постійний струм за напруги до 220 В, не більш ніж (А) 2,5 Тривалість звукового сигналу (с) 6-20 Відносна похибка витримки часу (вимкнення) (%) ±8 Кількість контактних груп 2 Діапазон робочих температур експлуатації (°C) 1-60 Відносна вологість навколишнього повітря за 25 °C, не більш ніж (%) 95 Габаритні розміри, не більше (мм) 82х82х90 Маса, не більш ніж (кг) 0,32 Середній повний термін експлуатації, не менш ніж (літ) 10 Принцип дії та правила монтажу процедурних годинників РВ-1-30: До роботи з монтажу годинника допускаються обличчя, що мають необхідну кваліцикацію та навчені правилами безпеки Під час монтажу має забезпечуватися захист від випадкового дотику до електричних виведення годинників Для встановлення необхідної витримки часу необхідно повернути ручку-казник за годинниковою стрілкою до значення 25-30 хв, а потім встановити ручку-казник на потрібне значення в хвилинах Від'єднати годинник до закінчення встановленої витримки часу можна вручну, повернувши ручку-зказник проти годинникової стрілки до нульового положення Забороняється повертати ручку-вказівник за межі, встановлені шкалою
